完全なガイド: スクラブ生地とは何ですか？

スクラブ生地は、医療および臨床環境向けに特別に設計された専用繊維のカテゴリーです。現在最も一般的に使用されているスクラブ生地は、ポリエステルと綿のブレンド、ポリレヨンブレンド、スパンデックス複合材です 耐久性、快適性、耐流体性、お手入れのしやすさのバランスを考慮して選択されています。スクラブ生地の素材、その性能、適切なものの選び方を理解することは、長時間のシフト勤務中の快適さや医療衛生基準の遵守に直接影響します。

Scrubs Fabricとは何ですか？コアの定義と目的

スクラブ生地とは、医療用スクラブ — の製造に使用される繊維材料を指し、外科医、看護師、歯科衛生士、獣医スタッフ、その他の医療専門家が着用するゆったりとした制服を指します。日常の衣類生地とは異なり、スクラブ生地は、繰り返しの工業用洗濯に耐え、体液の浸透に抵抗し、細菌の潜伏を最小限に抑え、数百回の洗濯サイクルを通じて形状と色を維持するように設計されています。

もともとスクラブはから作られていました 綿100% 通気性と肌に優しいため。しかし、医療現場ではより多くのパフォーマンス—特に耐流体性と耐久性—が求められるため、業界は混合生地や合成生地に移行しました。現在、市販のスクラブのほとんどは次の材料で作られています

• ポリエステル/綿 (65/35 または 55/45 ブレンド）
• ポリエステル/レーヨン/スパンデックス（トライブレンド）
• 吸湿発散処理を施した100%ポリエステル
• ポリ/レーヨンブレンド（柔らかさに人気）

スクラブ生地の主な種類とその特性

生地の種類が異なれば、臨床上のニーズも異なります。以下は、最も広く使用されているスクラブ生地の内訳です:

ポリエステルと綿のブレンド

これが業界の主力です。A ポリエステル65% / コットン35% ブレンド ポリエステルのしわ防止と色保持、綿の通気性と柔らかさを提供します。この生地は通常生き残ります 200+ 工業用洗浄サイクル 重大な劣化がない — 厳格な洗浄プロトコルを持つ病院にとって重要な要素。

ポリ/レーヨン/スパンデックスのトライブレンド

現代のスクラブラインで人気が高まっているトライブレンドは、通常、次のような比率を使用します ポリエステル52% / レーヨン40% / スパンデックス8%。レーヨンはドレープと贅沢に柔らかい手の感触を加えます。スパンデックスは 4 方向のストレッチを提供します。これらの生地は、移動の自由が不可欠な救急部門や手術室などのアクティブユース環境をターゲットにしたブランドに好まれています。欠点: レーヨンの吸湿により、流体抵抗がわずかに低下する可能性があります。

吸湿発散仕上げのポリエステル 100%

パフォーマンス重視のスクラブに使用されるこの生地は、吸湿発散性と抗菌性の仕上げで処理されています。軽量です — 多くの場合 150–170 GSM 体内の汗を取り除くのに優れているため、高活動環境に最適です。ただし、ブレンドされたオプションよりも「プレミアム」感が少なく、高品質の仕上げがなければ時間の経過とともに錠剤化される可能性があります。

主要性能基準 スクラブ生地は満たさなければなりません

ヘルスケア生地は純粋に快適さのために選ばれるわけではありません。臨床および規制のパフォーマンスベンチマークを満たしている必要があります。最も重要なものには以下が含まれます:

• ASTM F1671 血液媒介病原体の侵入に対する耐性
• ISO 15797 作業服の工業用洗浄および仕上げ手順
• AATCC 100 繊維材料の抗菌仕上げ評価
• 耐毛性 ≥ グレード3（ISO 12945-2) 50 回の洗浄サイクル後
• 色堅牢度 ≥ 4–5 ISO 105-C06（洗浄）および ISO 105-B02（ライト）の下

これらのベンチマークに失敗した生地は、スタッフの安全を損なったり、病院の調達規則に違反したり、購入後数か月以内に高額な制服の交換が発生したりする可能性があります。

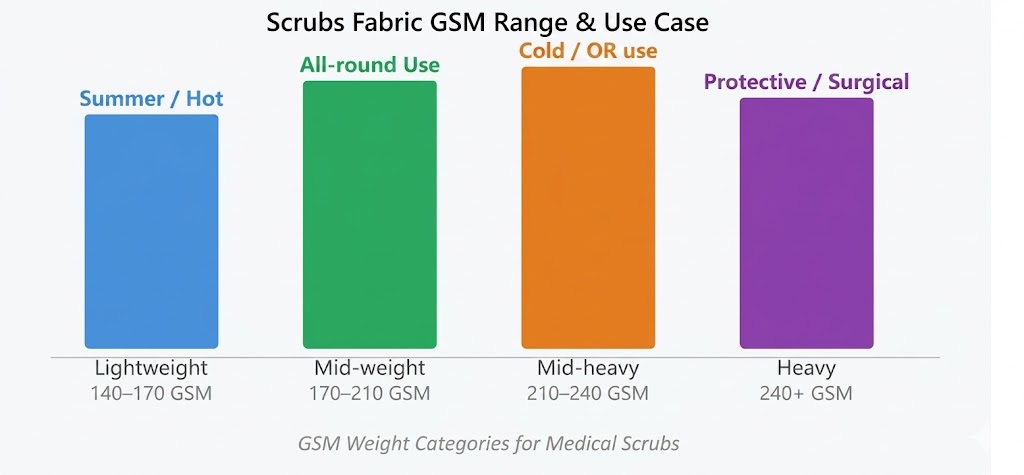

生地の重量（GSM）: スクラブにとって重要な理由

GSM — 平方メートルあたりのグラム数 — は、スクラブ生地の選択において最も見落とされがちですが、重要な要素の 1 つです。ほとんどのスクラブは160〜240 GSMですしかし、適切な重量は使用環境によって大きく異なります。

• 140–170 GSM: 暑い気候や高活動性の役割に適した軽量スクラブ。通気性は高くなりますが、長期的には耐久性が低くなります。
• 170–210 GSM: ほとんどの医療環境にとって最適な場所です。快適さ、耐久性、流体管理のバランスをとります。
• 210–240 GSM: 手術室や涼しい環境では、より重い感触が好まれます。より大きな不透明度とボディ構造。
• 240+ GSM: 特殊な保護用または外科用ガウン生地に含まれています。日常のスクラブではあまり一般的ではありません。

ストレッチと構造: 織られたスクラブ生地とニットスクラブ生地

この構造方法は、スクラブ生地の感触や体内での動きを根本的に変えます。

織られたスクラブ生地

織物は糸が直角に絡み合う織機で作られます。彼らは 次元的に安定、 伸張に抵抗し、変形しにくい。ほとんどの伝統的なスクラブでは、織物構造 — 平織り、ツイル、またはリップストップ パターンが使用されていました。これらは、外科劇場や患者対応の役割など、構造化されたプロフェッショナルな外観が必要な場合に最適です。

ニットスクラブ生地

ニット生地（ジャージー、インターロック）は、糸のループを連結して作られています。彼らは提供します 自然な双方向または四方向のストレッチ スパンデックスを追加せずに。スパンデックスをニット構造に組み込むと、得られる生地は全方向に 50% 以上伸び、元の形状に戻る可能性があります — 曲げたり、しゃがんだり、手を伸ばしたりする役割には重要です。このため、FIGS や Cherokee などのブランドは、スパンデックスを使用したニットベースのスクラブを普及させています。

パフォーマンスの比較

スクラブ生地の抗菌性と耐流体性の仕上げ

生生地 — 高品質のブレンドであっても — が単独ですべての医療要件を満たすことはほとんどありません。織り中または織り後に施される機能的な仕上げは、パフォーマンスを大幅に向上させます

抗菌仕上げ

銀イオン処理（Agion など® や HeiQ）または第四級アンモニウム化合物は繊維に埋め込まれるか、表面コーティングとして塗布されます。研究によると、これらの仕上げは可能です 布地表面での細菌の増殖を 99% 以上減少させます 標準化された実験室条件（AATCC 100) で。ただし、繰り返し洗浄すると効果が低下します — ほとんどの認定仕上げは効果を維持します 50–75 の産業洗浄サイクル。

液性と防汚性

耐久性のある撥水（DWR）仕上げ — 一般にフルオロポリマーまたは新しい PFAS フリーの代替品 — は、液体をビーズ状にして転がす表面張力を生み出します。DWR で処理された生地は通常、AATCC 22 スプレー定格 70–90 を達成します、 未処理の等価物の場合は 0–10 と比較します。これは、手術室、救急部門、および血液や体液に頻繁にさらされるあらゆる環境で重要です。

臭気制御

亜鉛ピリチオンまたは活性炭処理は、汗や細菌の代謝から揮発性化合物を中和します。これらは、12 時間勤務の延長で働く看護師向けに販売されている消費者向けスクラブでますます一般的になっています。

あなたの役割に適したスクラブ生地の選び方

単一の「最高の」スクラブ生地はありません — 最適な選択は、特定の臨床状況によって異なります。実用的なガイドは次のとおりです:

1. 手術室 / 外科スタッフ: 耐流体性と糸くずのない性能を優先します。しっかりと織られたポリエステル綿 (65/35) または DWR 仕上げのポリエステル 100% をお選びください。GSM 200–230 を推奨します。
2. 救急科看護師: 伸縮性、吸湿発散性、耐久性を優先します。4ウェイストレッチのポリ/レーヨン/スパンデックストライブレンドが理想的です。GSM 180–210。
3. 一般病棟 / クリニックスタッフ: バランスの取れたパフォーマンスが必要です。170–200 GSM のポリ/コットン ブレンドまたはポリ/レーヨン ブレンドは、適切なオールラウンドな特性を提供します。
4. 暑い気候 / 夏の使用: 吸湿発散性に優れた軽量生地 (140–170 GSM）をお選びください。100% ポリエステル性能の生地または軽量ポリ/レーヨン。
5. 歯科 / アライドヘルス: 体液への曝露が少ないということは、快適さと外見が優先されることを意味します。ここではポリ/レーヨンまたは綿が豊富なブレンドがうまく機能します。

ケアと洗浄: 時間の経過とともにスクラブ生地に何が起こるか

スクラブは、あらゆる職業上の状況において最も頻繁に洗濯される衣服の 1 つです。病院職員はスクラブを洗うことができます 週に3–5回つまり、1 セットを 1 年に 200 回以上洗濯することになります。この応力負荷下での生地の完全性は最も重要です。

生地の種類別の主な洗濯に関する考慮事項:

• 綿含有生地: 事前に縮めていない場合、最初の洗浄で 3–5% の縮みが生じるリスクがあります。合成のみの生地よりも温水衛生（CDC ガイドラインに従って ≥71°C を 25 分間）に適しています。
• ポリエステル優勢の生地: 収縮に対する耐性が非常に高い。ただし、高熱乾燥 (60°C 以上）では、DWR と抗菌仕上げがより速く分解される可能性があります。
• スパンデックスを含む生地: スパンデックスは漂白剤への曝露と非常に高い温度によって劣化します。塩素系漂白剤は避けてください。酸素ベースの代替品を使用してください。
• レーヨン含有生地: レーヨンは高熱や撹拌に敏感です。温度が制御されない場合、工業用洗濯サイクルによりレーヨンブレンド生地の寿命が大幅に短縮される可能性があります。

ベストプラクティス: 病院支給のスクラブについては、選択した生地が工業用洗濯の ISO 15797 を満たしていることを確認してください。パーソナルスクラブの場合は、メーカーのラベルに従い、非塩素系洗剤を使用して 60°C で洗浄して、最適な寿命を実現します。

スクラブ生地の持続可能性の傾向

ヘルスケア繊維産業は重大な廃棄物を生成します — 世界の医療繊維市場は約と評価されました 2023年には218億ドル 2030 年までに 320 億ドル以上に増加すると予測されています。この規模に伴い、持続可能な生地の実践を採用するというプレッシャーが高まっています。

スクラブ生地における新たな持続可能な選択肢には次のようなものがあります

• リサイクルポリエステル（rPET）: 使用済みのペットボトルから作られています。パタゴニアや一部のスクラブ メーカーなどのブランドは現在、バージン ポリエステルと同等の性能を備えた rPET スクラブを提供しています ~30–40% の二酸化炭素排出量の削減 生地1メートルあたり。
• オーガニックコットンブレンド: GOTS認証オーガニックコットンにより合成農薬の使用を排除。トレードオフ: コストが高くなります（通常、従来の綿に比べて 20–35% のプレミアム）。
• PFASフリーDWR仕上げ: 従来のDWRには、健康や環境への懸念に関連するパーフルオロアルキル物質およびポリフルオロアルキル物質（PFAS）が含まれています。シリコーンまたは炭化水素の化学に基づく C0 DWR 代替品が、同等の性能評価で利用できるようになりました。
• リヨセル（テンセル™)ブレンド: リヨセルは綿のような柔らかさを提供し、生産時の水使用量が大幅に削減されます。医療用スクラブでは依然としてニッチですが、健康およびスパ/ウェルネスのユニフォームでは成長しています。

FAQ: スクラブ生地

スクラブに最も一般的に使用される生地は何ですか？

最も一般的なスクラブ生地は、ポリエステルと綿のブレンド（通常は 65/35) とポリエステル、レーヨン、スパンデックスのトライブレンドです。ポリ/コットンは耐久性と耐流体性の伝統的な標準です。トライブレンドは、その伸縮性と柔らかい感触でますます人気が高まっています。

綿100% はスクラブに適していますか？

綿 100% は通気性があり、肌に優しいですが、最新のブレンドのような耐久性、耐流体性、形状保持性に欠けています。また、乾燥に時間がかかり、大幅に収縮する可能性があります。ほとんどの専門的な医療環境は、純綿のスクラブから離れ、パフォーマンス ブレンドを採用しています。

スクラブ生地にとってGSMとはどういう意味ですか？

GSM は平方メートルあたりのグラム数 — 生地の重量と密度の尺度を表します。GSM が高いということは、一般に、より重く、より耐久性のある生地を意味します。ほとんどのスクラブは 160–240 GSM の範囲にあります。軽量オプション (140–170 GSM）は高温環境に適しています。より重いオプション (210–240 GSM）は手術室または涼しい環境で使用されます。

スクラブ生地はどれくらい持続しますか？

高品質のポリコットンまたはポリレーヨンスクラブ生地は、耐えるように設計されています 150–300 の産業洗浄サイクル 色、形、性能を維持しながら。実際には、ほとんどの病院用スクラブは、毎日大量の洗濯の下で 12–18 か月ごとに交換されます。自宅で洗った個人用スクラブは通常 2–4 年続きます。

スクラブ生地は抗菌性がありますか？

本質的にはそうではありません — が、多くのスクラブ生地は、生地表面の細菌の増殖を阻害する抗菌仕上げ処理（銀イオン、亜鉛ピリチオン、または第 4 級アンモニウム化合物）を受けています。これらの仕上げは AATCC 100 に基づいて認定されており、通常は 50–75 回の洗浄サイクルで効果を発揮します。

スクラブ生地と通常の衣類生地の違いは何ですか？

Scrubs ファブリックは、医療環境向けに特別に設計されています。主な違いには、工業用洗濯および消毒剤に対する耐性の高さ、オプションの液体および病原体バリア特性、抗菌処理、糸くずの最小構造（外科環境では重要）、通常の衣類生地では満たされない ASTM F1671 や ISO 15797 などの規格への準拠が含まれます。

スクラブ生地は持続可能な素材から作ることができますか？

はい。リサイクルポリエステル（rPET）、オーガニックコットン、PFAS フリー DWR 仕上げ、リヨセルブレンドはすべてスクラブ市場で入手できます。持続可能なスクラブは通常、従来のオプションに比べて 15–35% の価格プレミアムがかかりますが、ライフサイクル コスト分析では、耐久性が向上するため総コストが低くなることがよくあります。

暑い季節のスクラブに最適な生地は何ですか？

吸湿発散処理を施した軽量ポリエステル (150–170 GSM）またはポリ/レーヨン ブレンドは、暑い気候で最も優れた性能を発揮します。生地が汗を皮膚表面からどれだけ効果的に遠ざけるかを測定する、AATCC 195 液体水分管理評価が確認された生地を探してください。

について 紹興福興繊維技術有限公司。

ユニフォームや作業服用の高性能生地 — スクラブに隣接するプロ仕様の衣類を含む — を調達している場合 紹興福興繊維技術有限公司 中国の柯橋に拠点を置くプロの生地メーカーで、年間生産量がそれを上回っています 1000万メートルの生地。

2022年に設立されたFuxing Textileは、 イタリアのエアジェット機98機が迫っている 75 人の熟練労働者がいる 8,122 m² の生産施設。彼らの主な専門分野には、ポリ/レーヨン/スパンデックスのソリッド生地、ポリ/レーヨン/ウールのブレンド生地、TR スパンデックスのヤーンダイ生地、トップダイ生地 — プロのユニフォーム、スーツパンツ、ブレザー、施設の作業服に適した素材が含まれます。特定の生地要件や新製品コンセプトがある場合、Fuxing Textile は世界中のバイヤーやブランドとのコラボレーションを歓迎します。
